Изготовление секций воздухоподогревателя для котлоагрегата ТП-80

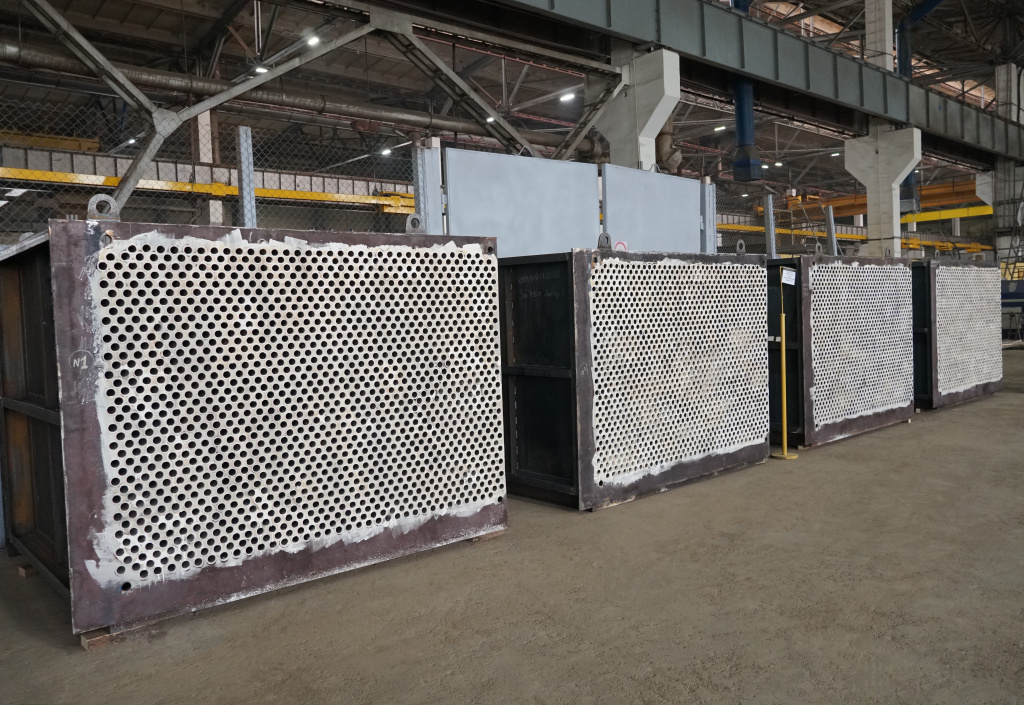

Филиалом «Энергозапчасть» выполнены работы по изготовлению и поставке 12 секций воздухоподогревателя 1-й ступени котлоагрегата ТП-80 ст. №6 филиала «Минская ТЭЦ-3» РУП «Минскэнерго».

Стоит отметить, что в современных котельных агрегатах воздухоподогреватель играет важную роль для минимизации потери энергии. Воспринимая теплоту от горячих дымовых газов и передавая ее через стенки трубок воздуху, который омывает трубки снаружи, он уменьшает наиболее заметную статью потерь теплоты с уходящими газами. При использовании подогретого воздуха повышается температура горения топлива, интенсифицируется процесс сжигания, повышается коэффициент полезного действия котельного агрегата. Такие воздухоподогреватели относятся к рекуперативному типу. Секция состоит из стального кожуха, двух плоских трубных досок и стальных тонкостенных трубок, которые при помощи сварки крепятся в трубных досках. Поверхность нагрева омывается попеременно дымовыми газами и воздухом, обеспечивая процесс теплопередачи.

Сложность изготовления секций заключается в большом количестве сварных соединений на ограниченном пространстве с обеспечением требуемой плотности соединения. Трубки устанавливаются вровень с трубной доской, а выступ или заглубление конца трубок допускается в пределах 1 мм. Качество сварки трубок с трубными досками должно обеспечивать герметичность их соединения. Контроль плотности приварки трубок к трубным доскам каждой секции, кроме внешнего осмотра, осуществляют испытанием методом «керосиновой пробы». Наружную поверхность проверяемой трубной доски покрывают меловым раствором, чтобы о местах дефектов сварных швов можно было судить по появлению жирных темных пятен керосина.
